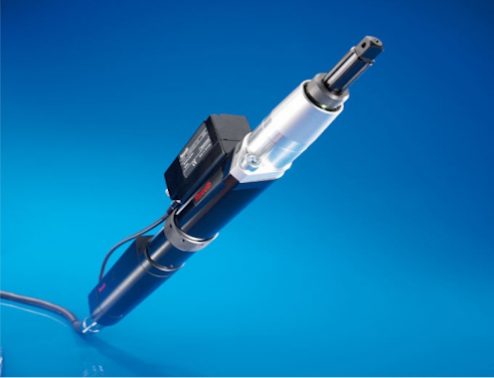

Broche de vissage filaire

atouts

Quelle que soit la zone de travail entre 0,6 et 1000 Nm dans laquelle vous souhaitez visser, que vous vouliez travailler avec une broche télescopique, une sortie décalée, une sortie d’avance ou une tête à renvoi d’angle – les composants Rexroth vous permettent de composer la broche filetée qui correspond parfaitement à vos besoins.

Structure modulaire, pour une adaptation idéale au type de vissage
Broche de vissage filaire dédiée aux postes automatiques ou au montage sur pantographe
Sans maintenance sur 1 million de cycles à pleine charge, durée de vie élevée.
Capteur couple (±0.5%) et codeur angle (±0.25°) avec option redondance
CM > 2 et CMK > 1.67 à ±5%
Capteur couple (±0.5%) et codeur angle (±0.25°) intégrés
Pour les vissages de classe A selon la norme VDI/VDE 2862
Conception modulaire par assemblage de composants standards (broche de sortie, capteur, réducteur planétaire et un moteur)

Modèle	Type	Plage de couple	Vitesse Max
BG2	Broche Droite	0.6 – 10 Nm	1000 rpm
BG2	Broche déportée	0.6 – 10 Nm	1000 rpm
BG2	Broche à renvoi d’angle	0.6 – 11 Nm	1000 rpm
BG2	Broche déporté à vérin d’avance	0.6 – 10 Nm	1000 rpm
BG3	Broche Droite	1.7 – 55 Nm	740 rpm
BG3	Broche déportée	1.7 - 51 Nm	740 rpm
BG3	Broche déportée avec capteur intégré	3.2 – 53 Nm	740 rpm
BG3	Broche à renvoi d’angle	1.7 – 90 Nm	705 rpm
BG3	Broche déporté à vérin d’avance	1.7 – 53 Nm	740 rpm
BG4	Broche Droite	6 – 150 Nm	1000 rpm
BG4	Broche déportée	6 - 340 Nm	740 rpm
BG4	Broche déportée avec capteur intégré	15 – 342 Nm	1000 rpm
BG4	Broche à renvoi d’angle	6 – 220 Nm	985 rpm
BG4	Broche déporté à vérin d’avance	6 – 136 Nm	1000 rpm
BG5	Broche Droite	50 – 500 Nm	515 rpm
BG5	Broche déportée	50 - 1000 Nm	515 rpm
