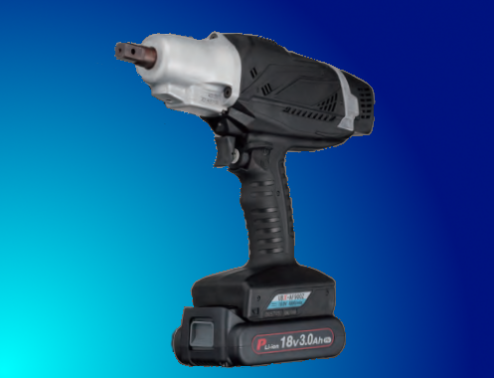

REVOLVER – A BATTERIE – CONTROLE COUPLE ET ANGLE – SERIE UBX-AF

atouts

  • CONTROLE ET PROGRAMMATION COUPLE ET ANGLE. Les visseuses à impulsions de La série UBX-AF sont munies d’un capteur de couple sans contact et d’un encodeur d’angle ultra-fin. Les valeurs mini et maxi couple et angle sont programmables par le biais du contrôleur sans fil UCC100Z. Pour chaque serrage, un diagnostic est effectué, permettant de délivrer l’information serrage « OK » ou « NOK ». Les défauts tels que les foirages, les reserrages, les absences de rondelles ou joints…sont détéctés en temps réél. L’opérateur reçoit directement l’information par LED situées sur l’outil. 2 outils sont connectables au même boîtier, en fonctionnement non simultanné. L’appairage entre l’outil et le boîtier peut se faire soit par logiciel, soit directement sur l’outil via les dip-swiches.
  • PHOENIX : LE NOUVEAU BLOC HYDRAULIQUE. La conception du  bloc hydraulique de la série UBX-AF est entièrement nouvelle. Les palettes n’ont plus de ressort de rappel et la coupure est réalisée par l’action de la force centrifuge. Les avantages de ce nouveau bloc hydraulique sont nombreux :
    • Augmentation de la puissance pour le même volume.
    • Moins de hausse de température.
    • Pas besoin de préchauffage du bloc.
    • Prolongation du nombre de cycles avant maintenance. Jusqu’à 10 millions de cycles!
  • NOUVEAU MOTEUR HAUTE PERFORMANCE.  La conception des aimants de haute qualité du nouveau moteur prolonge sa durée de vie. Le nouveau bloc moteur est plus compact . Sa tension d’entrée est plus basse et permet de réduire la taille des batteries d’alimentation.
  • COUPLE JUSQU’A 60 Nm. Le modèle UBX-AF700Z permet d’atteindre 60 Nm sur assemblage franc, pour une vitesse de rotation de 4800 tr/min.
Caractéristiques techniques
Référence Couple de serrage** Régime à vide (tr/min) Poids (batterie comprise) (Kg) Porte outils (Skt = six pans creux, Vkt = carré mâle) Tension moteur (V) Capacité batterie (Ah) Niveau sonore (dB) Référence batterie
UBX-AF500Z 5 - 20 Nm 3 600 1,83 3/8 Vkt 10,8 2 en cours de validation UR-861-PAN-1
UBX-AF600Z 15 - 40 Nm 4 800 1,88 3/8 Vkt 14,4 2 en cours de validation UR-861-PAN-2
UBX-AF700Z 25 - 60 Nm 4 800 1,93 3/8 Vkt 14,4 2 en cours de validation UR-861-PAN-2
UCC100Z Boîtier de contrôle et programmation - sans fil - peut gérer 2 outils non simultanément Boîtier de contrôle et programmation - sans fil - peut gérer 2 outils non simultanément Boîtier de contrôle et programmation - sans fil - peut gérer 2 outils non simultanément Boîtier de contrôle et programmation - sans fil - peut gérer 2 outils non simultanément Boîtier de contrôle et programmation - sans fil - peut gérer 2 outils non simultanément Boîtier de contrôle et programmation - sans fil - peut gérer 2 outils non simultanément Boîtier de contrôle et programmation - sans fil - peut gérer 2 outils non simultanément Boîtier de contrôle et programmation - sans fil - peut gérer 2 outils non simultanément
** A tire indicatif ; le couple final dépend du type d'assemblage, de la température et des accessoires utilisés.
